逆反射系数不达标？三艾斯权威解读：料温、玻璃珠、标线厚度是关键

夜间行车安全，全靠标线的反光。逆反射系数不达标，是验收中最常见的一票否决项。河南三艾斯交通科技股份有限公司为您权威解读，影响反光值的三大核心因素：料温、玻璃珠和标线厚度。

核心一：施工料温——控制玻璃珠沉降的“总开关”

• 原理：料温直接影响涂料的粘度，从而决定玻璃珠的沉降速度。理想状态下，玻璃珠应沉降50%-60%，一半嵌入涂料，一半露在表面。
• 问题：料温过高（>230℃），涂料过稀，玻璃珠下沉过快甚至全部沉底，表面露出的珠子少，初始反光极差。料温过低（<180℃），涂料过粘，玻璃珠无法沉降，浮在表面易脱落，反光不持久。
• 对策：严格控制在180-220℃之间。冬季施工需提高20度以上，以保证玻璃珠沉降和涂料粘结性能。

核心二：玻璃珠品质与撒布——反光的“硬件”

• 成圆率与折射率：选用成圆率不低于250的玻璃珠。目前市面上常用玻璃珠折射率为1.5，雨夜标线专用玻璃珠需1.7折射率。成圆率差的珠子反光效率极低。
• 粒径选择：同等成圆率及折射率的前提下，粒径越大，逆反值越高。复线特别薄的时候，应采用国标玻璃珠或250目玻璃珠。
• 撒播量：一般情况撒播量在0.3至0.4公斤/平方米。过多或过少都会影响逆反射系数。每吨涂料用量在2.5-3袋。
• 撒布均匀性：施工中风力较大时，需为撒播器安装防风罩。撒播器堵塞也会造成撒布不均，需定期清理。

核心三：标线厚度——提供“嵌入”空间

• 原理：同等温度下，标线厚度越厚，玻璃珠沉降的越多；标线越薄，沉降越少。而玻璃珠的沉降度直接影响到逆反射系数。
• 问题：标线过薄（如复线时），玻璃珠没有足够的嵌入空间，附着不牢，极易脱落，导致反光值快速衰减。
• 对策：严格按照设计要求控制厚度（如1.8-2.2mm）。设备刮板要平整，施工速度要稳定。

其他影响因素：

• 涂料颜色：白度越高，系数越高。黄料颜色越浅，系数越高。
• 标线表面污染：验收前，用不掉毛的抹布蘸酒精对标线进行擦拭，待酒精挥发后再测试。切勿用水。

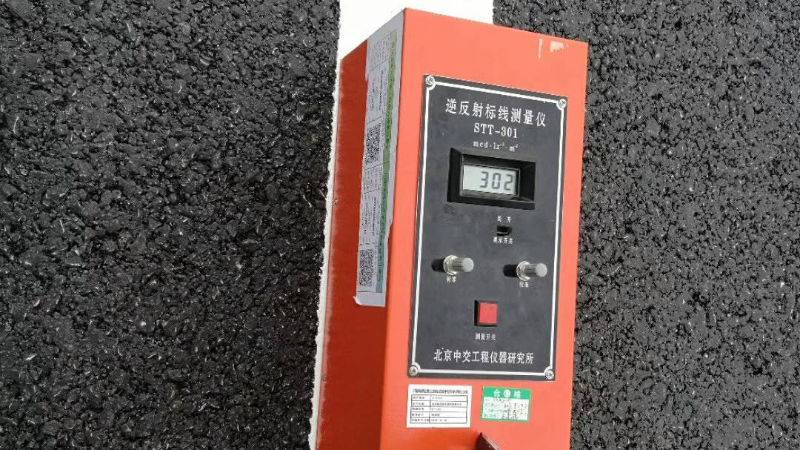

• 逆反设备校准：如出现双方设备数值相差较大时，需重新校准后再测。

总结： 逆反射系数达标，需要“好材料、准工艺、勤检查”三管齐下。三艾斯 不仅提供内混珠含量达标、质量稳定的涂料，其售后服务团队还可提供现场免费测逆反服务，帮您提前排查问题，确保验收一次通过。
